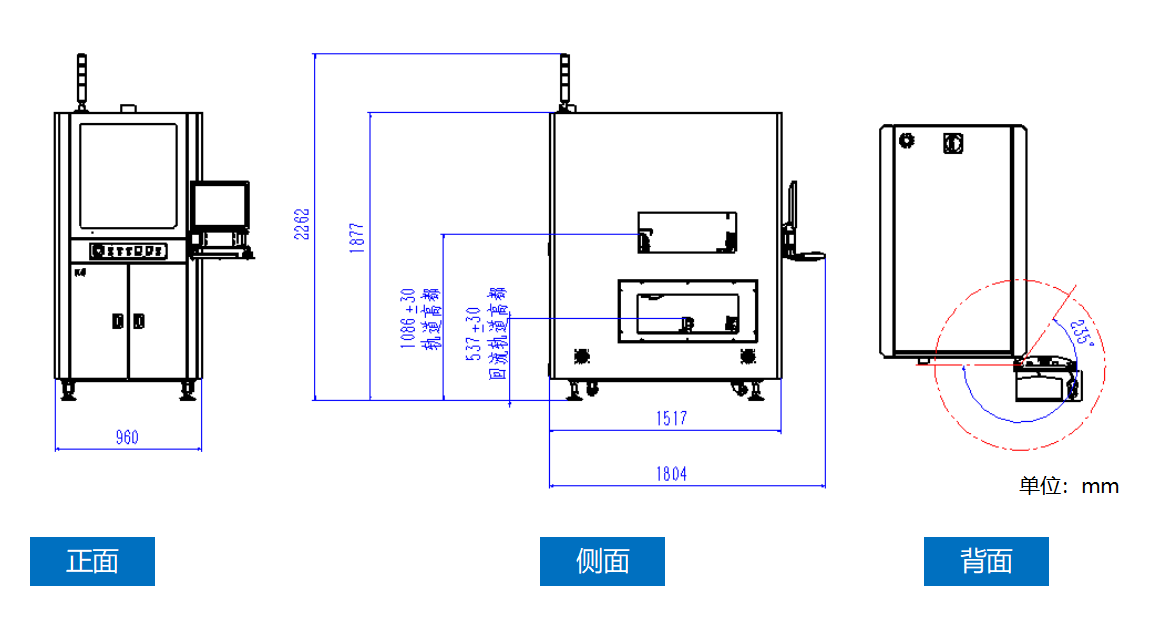

产品尺寸
优势特点
| 灵活的多轴控制，可实现复杂的PCB板的高难度喷涂； 工作中无需中断可改变喷涂模式，效率大幅度提升； 强大的工艺控制能力确保涂覆高质量和一致性； 二维码、条形码扫描，程序自动调节与防呆； 适用于多行业涂覆应用，多拼版，高产能需求，制程工艺多样的大面积选择性涂覆工艺； 多种阀体配置，多样阀体排列，适应多样拼版生产需求； 设备自带喷涂效果检测功能，可人工实时检测喷涂品质； |  |

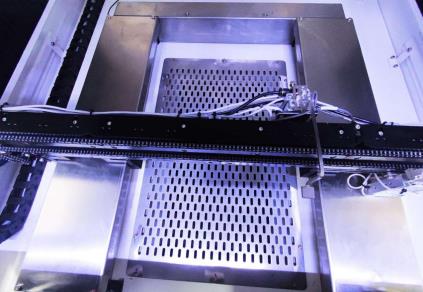

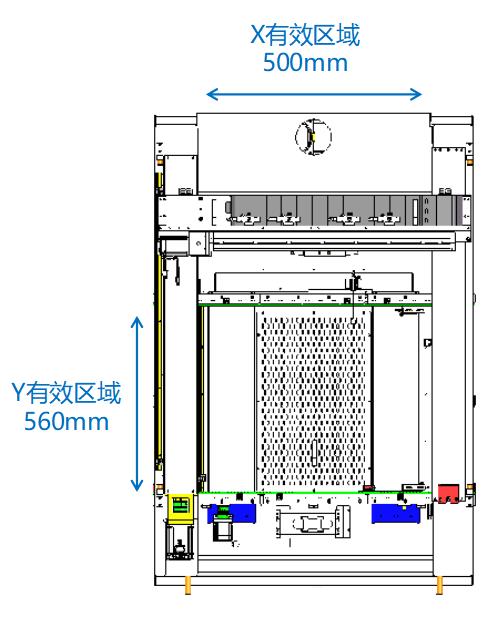

| X轴有效区域 500mm；Y轴有效区域560mm； 轨道调幅采用马达驱动，直线滑轨与丝杆传动，并配有限位开关，安全、快捷、轻巧。轨道可电动调节宽度范围60mm~600mm； 丝杆使用不锈钢防护罩，防止其被喷涂。  |  |
CCD视觉系统：匹配高分辨率CCD视觉系统，支持CCD找Mark基准定位功能，确保涂覆精度与生产稳定，软件视觉自动位置补偿，有效消除板偏导致的位置误差，确保涂覆的精准度。

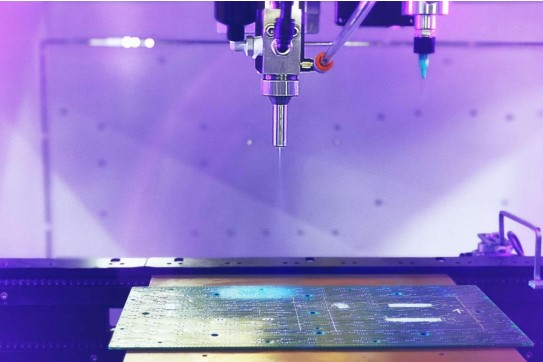

精密雾化阀+针式胶阀，双阀异步配置，配合工作，可保证涂敷的精准。胶阀可根据生产需要任意搭配。
类型 | 规格 | 详情 |
涂敷参数 | 涂敷行程 | X500mm*Y560mm |
元件最大高度 | 上100mm；下100mm | |
PCB边缘空间 | 3mm | |
单次涂敷宽度 | 5-15mm | |
传送系统 | 工作方向 | 左→右；右→左 |
输送高度 | 上1080±30mm；下530±30mm | |
输送速度 | 50-300mm/s | |
调幅方式 | 自动调节 | |
运动系统 | 输送轨道 | 专用输送轨道 + 钢链条 |
最大移动速度 | 800mm/s | |
重复精度 | ±0.01mm | |
设备厂区要求 | 外形尺寸 mm | 960x1804x1877 （L*W*H） |
设备重量 | 800kg | |
设备气压 | ≥0.6MPa | |
排风量要求 | 9m³/min | |
设备电源 | 电压220V，50HZ，电流10A | |
设备总功率 | ≤2200W | |
控制及操作系统 | 控制方式 | 伺服电机+精密滚珠丝杆 |
运行软件 | win7/win10 | |
编程方式 | PC | |
通讯端口 | SMEMA 接头 |
