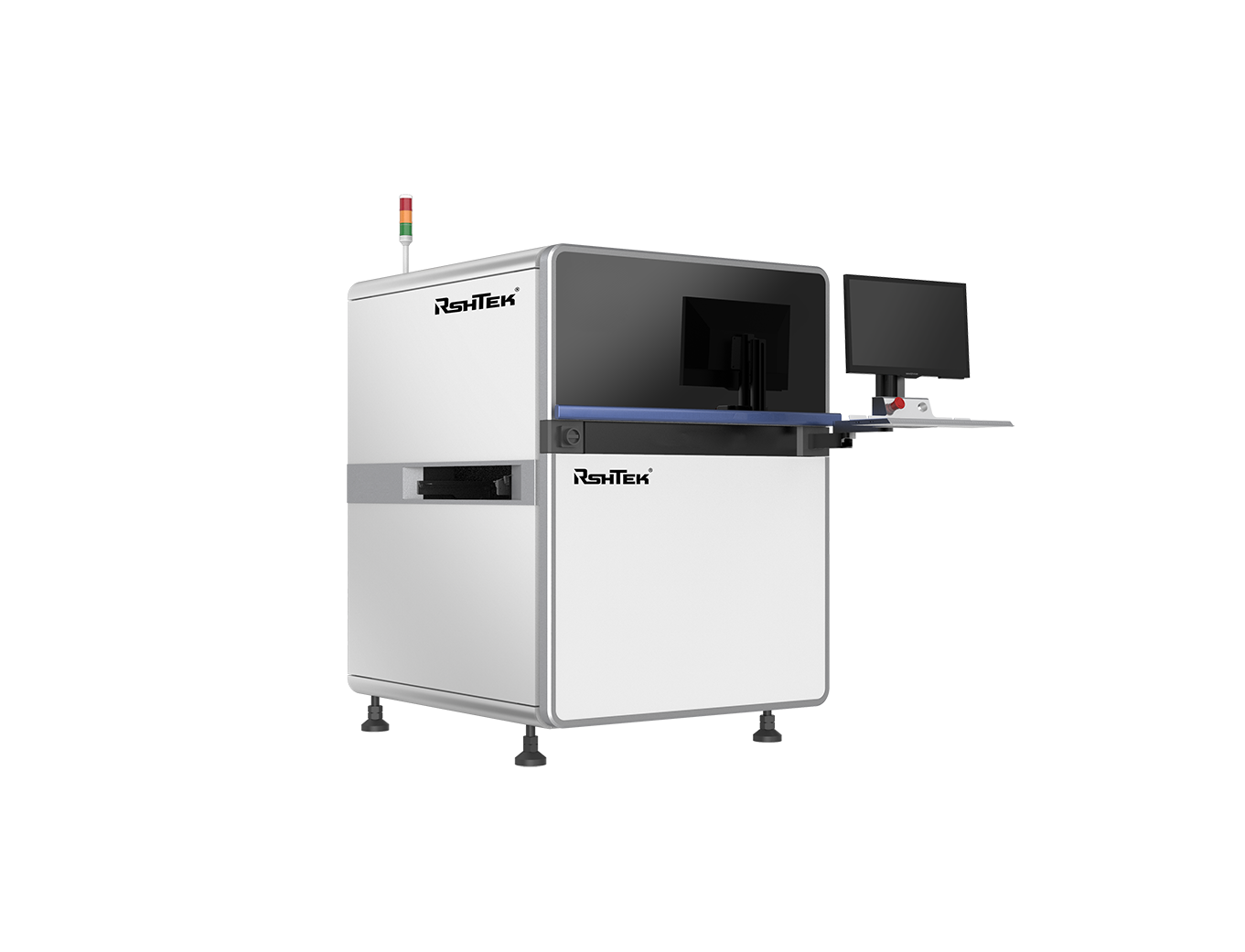

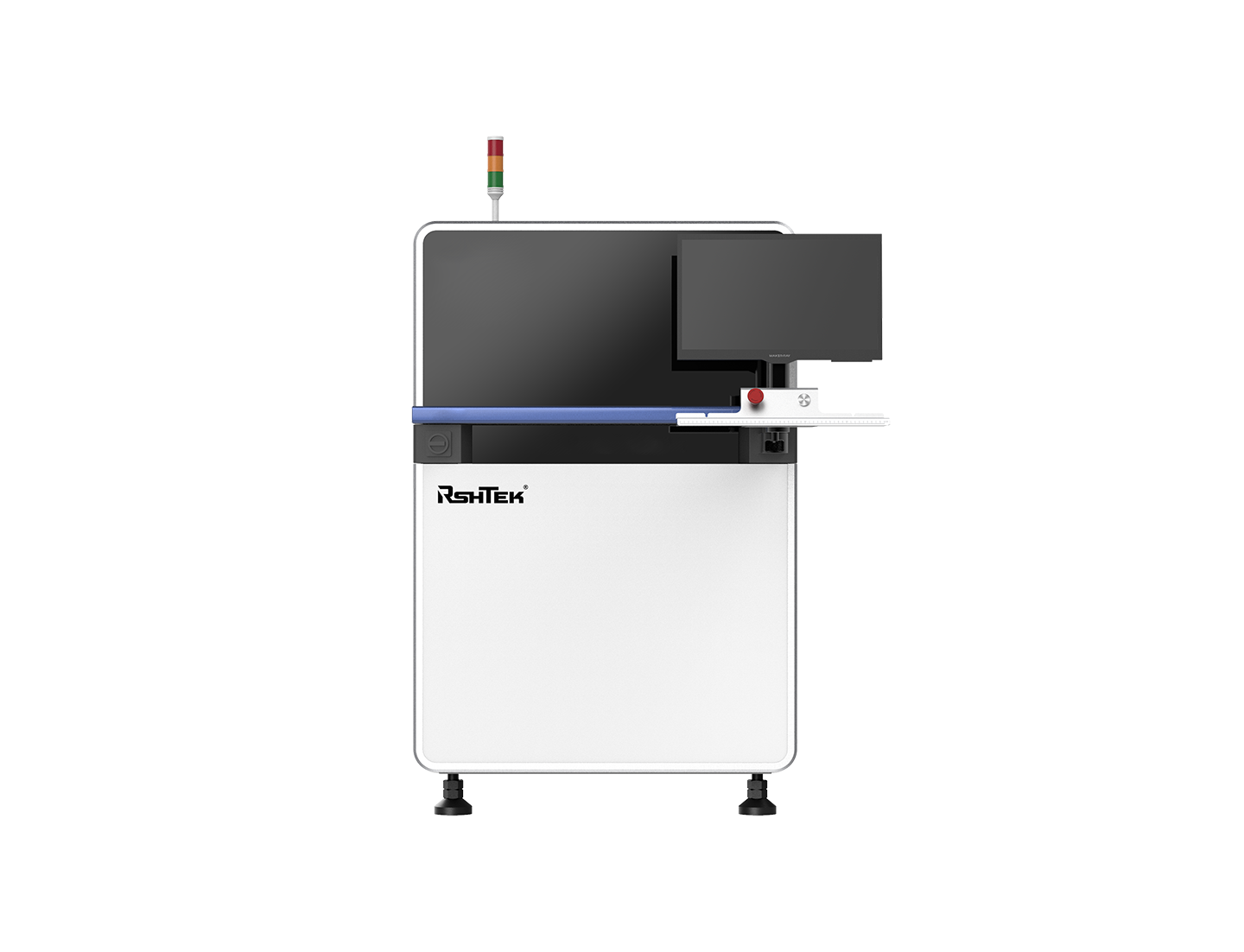

    点胶涂敷单面AOI检测设备

    点胶涂敷单面检测AOI,对比验证多涂、少涂、溢胶、焊点不良等均有效检出,可智能识别出不良。AI智能算法检测缺陷,算法简单,参数少,技术人员易上手。

    产品概览
    产品优势
    1、AI智能算法检测缺陷,算法简单,参数少,技术人员易上手;
    2、同个FOV光源可自由切换,可测试Flux胶、散热胶、UV、UF、焊点等不良;
    3、同类型检测参数可广播批量修改,不停机调试并可调用过往测试记录调优;
    4、对比验证多涂、少涂、溢胶、焊点不良等均有效检出,可智能识别出不良;
    5、可导出数据报表,实时追溯不良数据,反馈给前段改善生产工艺;

    产品特点
    1、一机多用,既可以测试三防漆不良,也可以测试器件错漏;
    2、深度学习算法,编程简单检出率高;
    3、通用智能模型,基于大数据的训练;
    4、自由切换检测光源,输入胶水宽度;
    5、模式多样化,支持远程制版、混板生产、在线检测;
    6、一键导出数据,统计报表详细,数据对接MES系统;
    7、面向工业4.0,集中管理减少人员;
    8、实用训练工具,设备自主学习进化;


    规格参数

    类别

    项目

    AIS401-C

    PCBA规格

    尺寸

    50x50mm~510*460mm

    厚度

    0.4mm-8mm

    元件高度

    顶面:25mm,底面:50mm

    工艺边

    3mm

    光学规格

    相机

    12MP彩色面阵高速工业相机

    光源

    RGBW+UV LED光源

    FOV

    10um@24*20mm;

    分辨率

    10um,可选配5um

    检测相关

    涂敷检测

    多胶、少胶、气泡、偏移、溢胶、胶宽等

    其他功能

    一维/二维码识别等

    混板测试

    混板生产,支持程序自动调用

    算法

    深度神经网络算法,图像对比,颜色对比,轮廓识别,模板匹配,OCR等

    速度

    0.23sec/FOV

    软件系统

    操作系统

    Ubuntu 18.04 LTD 64bit

    功能

    远程控制、远程协助、自定义模型训练

    通讯方式

    标准SMEMA接口

    数据输出

    自动生成统计分析SPC

    硬件规格

    工控主机

    CPU:intel i7显卡:Nvida独立GPU加速卡

    存储:64G DDR ,256G SSD+2T机械硬盘网络:1000M有线网卡

    显示器

    22寸 FHD显示器

    运动机构

    高精度丝杆+伺服电机

    轨道调宽

    手动/自动,进出板方向可自由设定

    外观/电气

    机箱尺寸及重量

    980x1085x1540mm,700Kg

    电源及功率

    AC 220V, 额定功率 380W

    气源

    >0.5Mpa

    工作环境

    温度:10~45℃,湿度: 30~85%RH
