RSH-Q520气泡检测传感器

原理：气泡检测传感器是根据超声波在不同介质中的不同传播特性，通过特殊的电路分析处理，以智能辨别出被监测流动管道中的介质状况。适用：气泡检测传感器广泛用于探测管路内流动液体中的空气、气泡、泡沫、血液透析机空气壶液位检测，适用于不同行业，对胶水中气泡检测，输液泵，蠕动泵等设备。

产品概览

特点优势

1、精度高,抗干扰能力强，可以检测直径2.8mm 单个小气泡，响应时间 500μS，检测阈值和响应时间还可按用户要求设定；
2、一键式安装，卡入式装管，不须截断管路，对检测液体无污染；
3、不受流体颜色和管材变化的影响，可检测绝大多数液体中的气泡；
4、低成本、长寿命、低耗电；

5、本型号适合外径 6～12mm(软管)，别的管径或硬质管路可按用户要求定制，适用面广；

原理及适用范围

原理：气泡检测传感器是根据超声波在不同介质中的不同传播特性，通过特殊的电路分析处理，以智能辨别出被监测流动管道中的介质状况。

适用：气泡检测传感器广泛用于探测管路内流动液体中的空气、气泡、泡沫、血液透析机空气壶液位检测，适用于不同行业，对胶水中气泡检测，输液泵，蠕动泵等设备。

结构组成

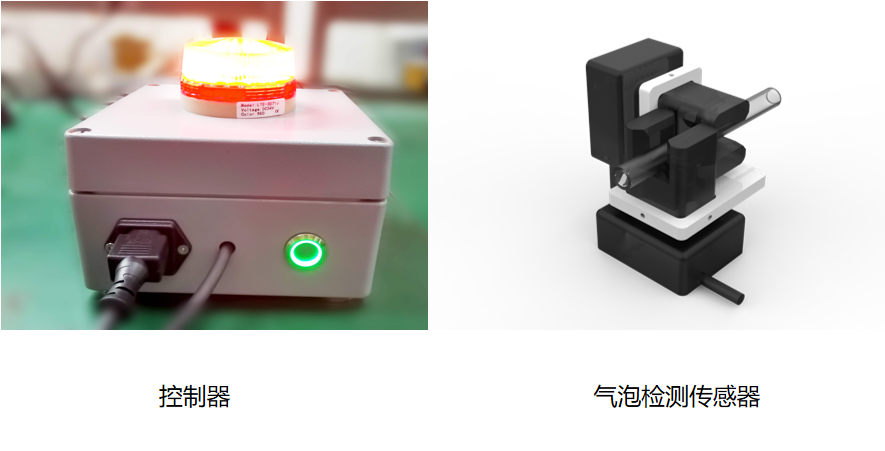

由控制器和气泡检测传感器组成

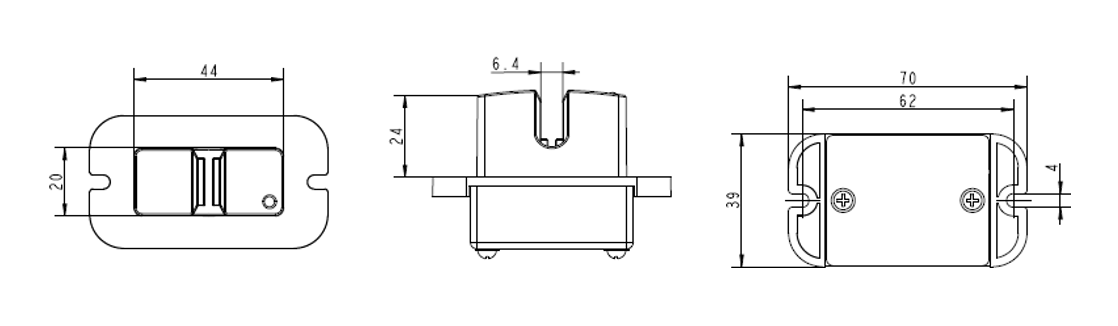

外形尺寸

优势一：一键式安装
无需工具即可完成安装。卡入式装管，无需截断管路，对检测液体无污染；

优势二：按需求定制
对应细径软管(ø6mm /ø8mm / ø10mm / ø12mm)可根据需求定制；
采用专业设计，卡管槽两面镜面抛光，检测区域光滑平整，弧形凹槽和管壁完美贴合，实现绝妙匹配。

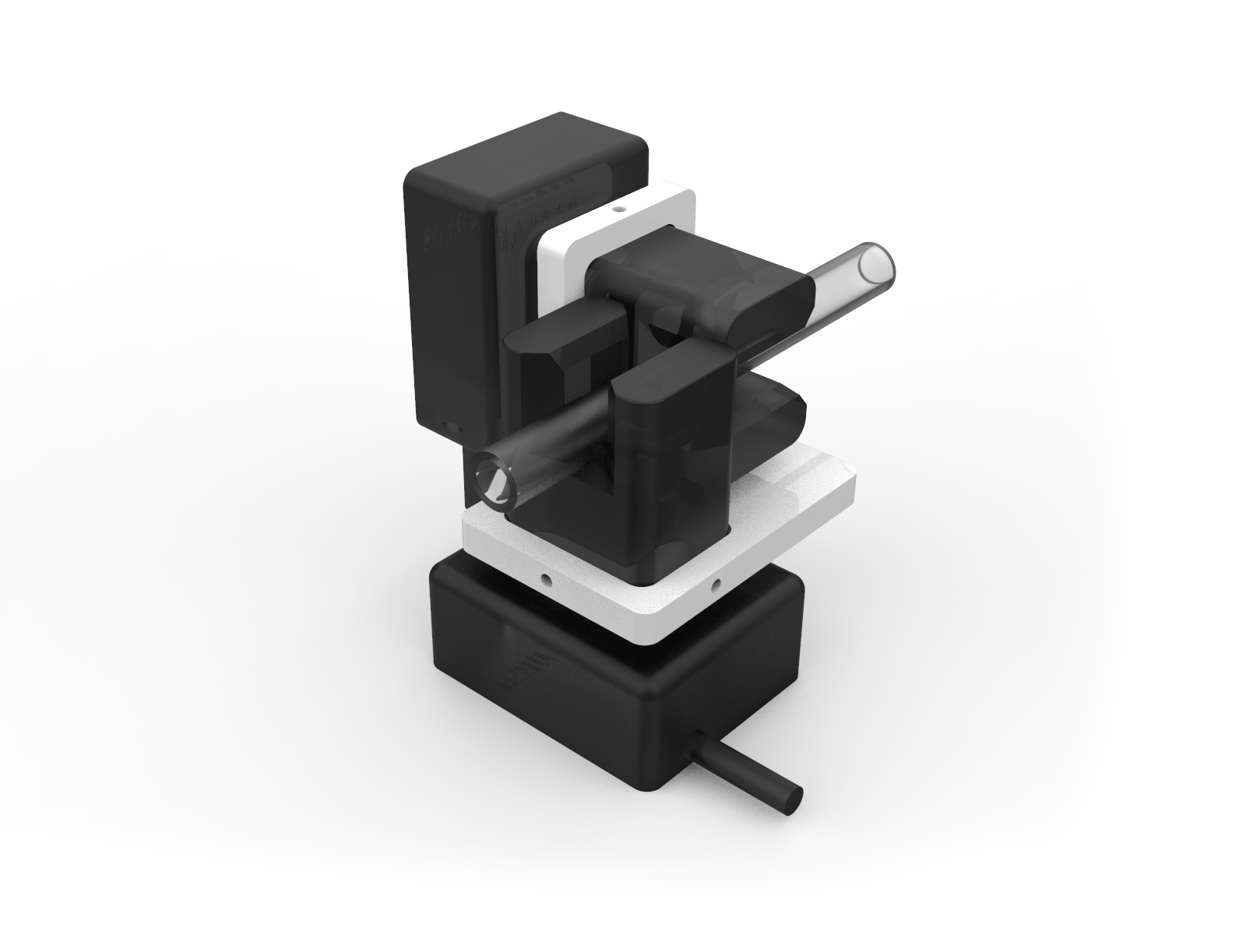

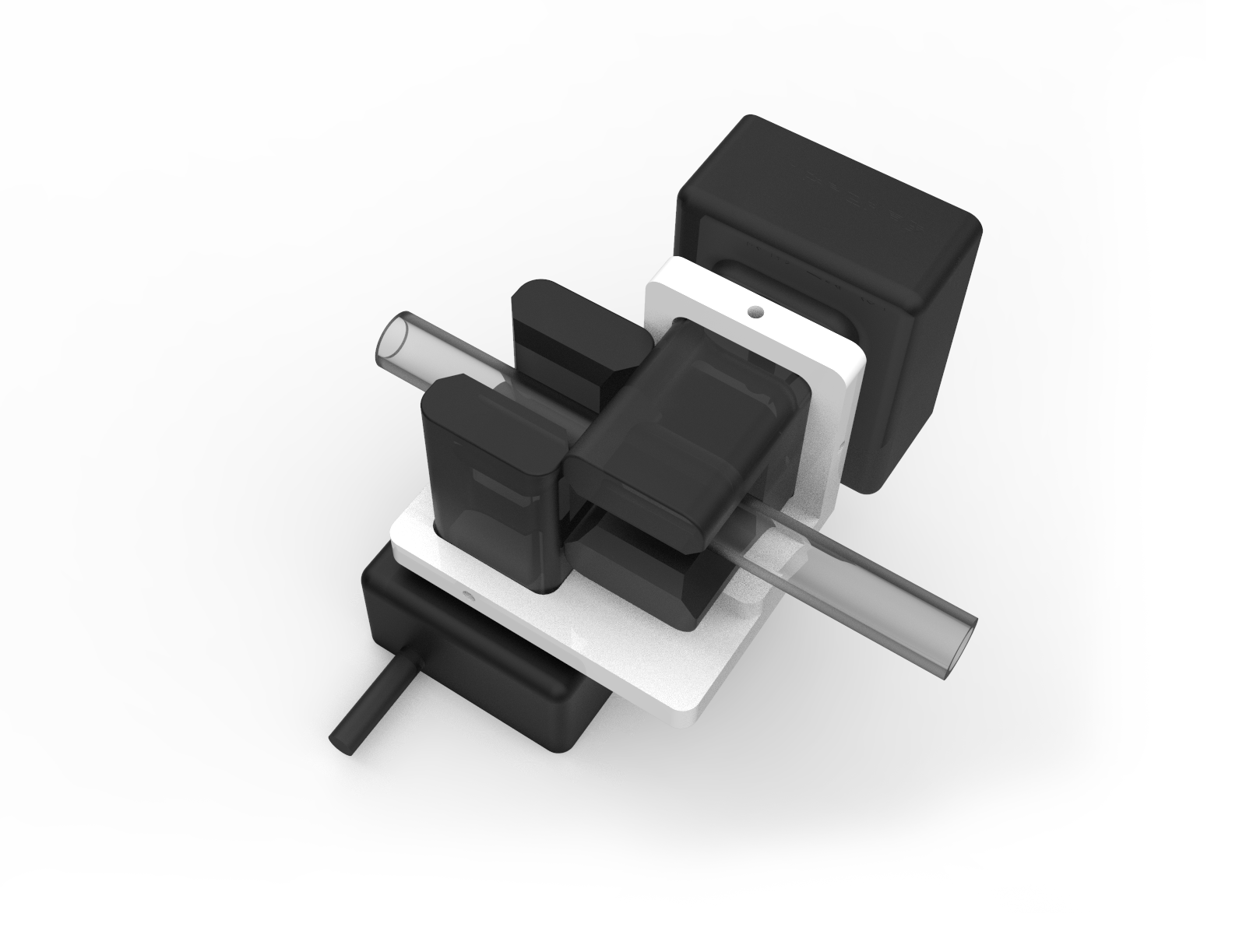

优势三：两个传感器固定共同工作检测准确

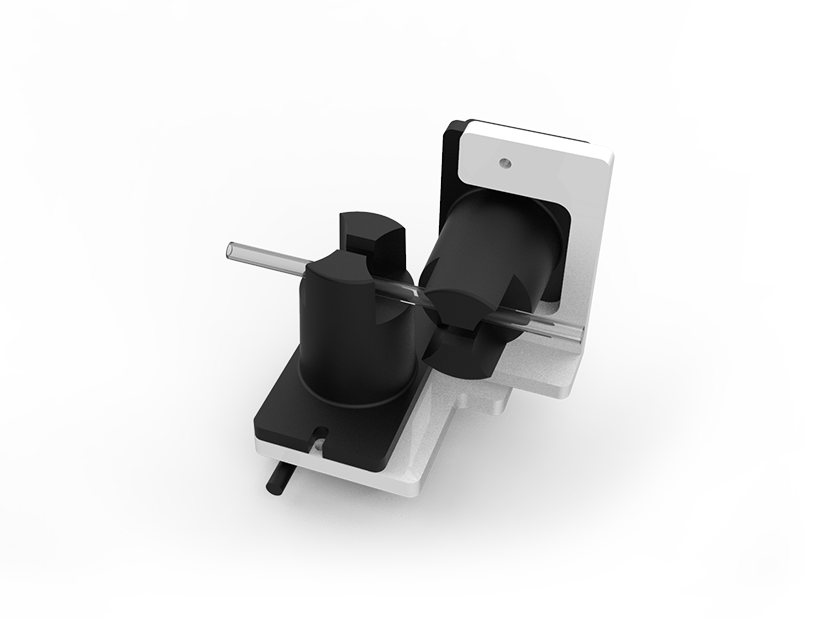

采用固定板将两个传感器90度交叉错开固定排列，完全包裹软管，检测准确。
市面上使用一个感应器全包裹型气泡检测器，因为芯片面积小，所以无法准确检测软管内所有位置的气泡。

优势四：适用面广
各型号适合不同外径尺寸的软管，别的管径或硬质管路可按用户要求定制，

不受流体颜色和管材变化的影响，可检测绝大多数液体中的气泡；

规格参数

种类可按用户要求定制		ø6mm软管型	ø8mm软管型	ø10mm软管型	ø12mm软管型
符合认证		EMC认证、符合RoHS认证
可检测的气隙		管内径70%以上
检测物体		液体
适用管径可按用户要求定制	外径	ø6mm	ø8mm	ø10mm	ø12mm
	内径	ø4mm	ø6mm	ø8mm	ø10mm
使用软管种类		透明树脂软管(PFA材质、PFA材质、软质PVC材质)、特弗龙软管、硅胶管、PU管等
电源电压		220v
消耗电流		45mA以下
最小检测气泡		直径2.8mm
响应时间		500μs以下
工作指示灯		绿色LED（无气泡时亮灯）
